YJ-4020-5L龍門式五軸數控水刀切割機

YJ-4020-5L龍門式五軸數控

水刀切割機加工材料: 陶瓷、、大理石、石英石、花崗巖、巖板、玻璃、不銹鋼、鋼板、鋁板、銅、金屬、碳鋼、皮革、地毯、橡膠、亞克力、海綿、塑料、木材、復合材料

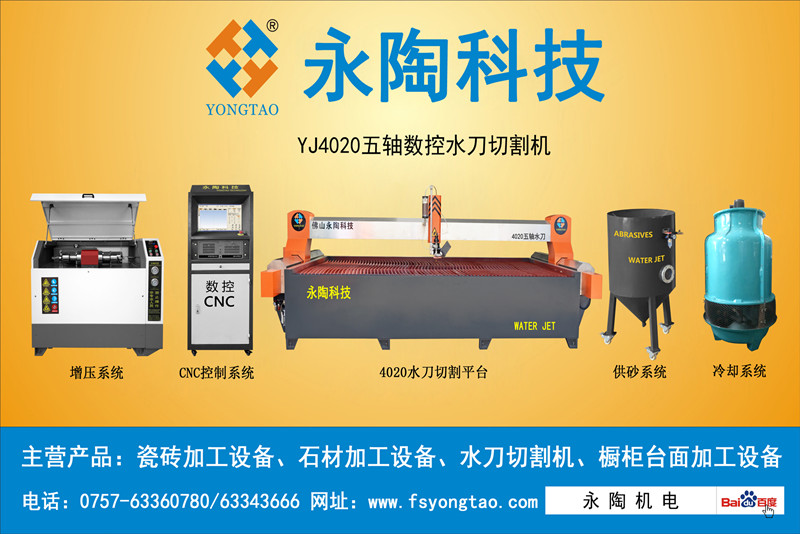

水刀切割機由以下5大組件組成：

1、水刀切割機機床

2、超高壓增壓器(高壓系統)

3、CNC電腦控制柜(控制系統)

4、供砂系統

5、循環冷卻塔

龍門式切割平臺(含AB五軸切割系統),此切割平臺多用于陶瓷石材拼花行業

1、龍門式水切割機平臺是由X軸、Y軸、Z軸傳動部分，水箱部分，切割部分，潤滑部分及數控驅動部分等組成。

2、龍門式工作臺的結構體積比較大，X軸Y軸行程長，適合加工各種復雜大型零件。

3、龍門式水切割平臺常用規格：2m*1.5m、3m*2m、4m*2m

4、其中Z軸行程是150mm，控制精度是±0.01mm，切割精度是±0.01mm

5、重復定位精度±0.005mm，最大機床空載最快移動速度8000mm/min

6、石榴砂采用60目或80目，液壓油采用長城牌46號或68號

7、畫圖軟件采用Auto CAD軟件，電腦系統采用維宏系統，操作系統采用Windows XP

8、機床鋼材全部采用國標型鋼,外部密封設計全部采用不銹鋼材料包裝,美觀實用性強,經久耐用。

9、絲桿導軌采用油泡方式,防水防塵,保證機床的壽命,使用進口品牌伺服電機。

10、水射流切割后,切割面整齊平滑,不會在切割過程中使被切割物體有任何損傷,可以起到許多切割工具無法實現的切割作業。

4020龍門式五軸水刀切割機:

技術參數:

懸臂式YJ-1313：X軸(1200mm）、Y軸(1200mm)、Z軸(150mm)  切割平臺尺寸：1400*1400mm

懸臂式/龍門式YJ-2015：X軸(1500mm）、Y軸(2000mm)、Z軸(150mm)  切割平臺尺寸：2100*1600mm

龍門式YJ-2515：X軸(1500mm）、Y軸(2500mm)、Z軸(150mm)  切割平臺尺寸：2600*1600mm

龍門式YJ-3020：X軸(3000mm）、Y軸(2000mm)、Z軸(150mm)  切割平臺尺寸：3100*2100mm

龍門式YJ-4020：X軸(4000mm）、Y軸(2000mm)、Z軸(150mm)  切割平臺尺寸：4100*2100mm

AB軸：±10°

AC軸：±75°

CNC控制系統：交流伺服

切割精度：±0.01mm

重復定位精度：±0.005mm

快速定位精度：6000mm/min

電源：200v/380v/415v   50/60HZ

切割速度：和不同材料以及厚度有關
