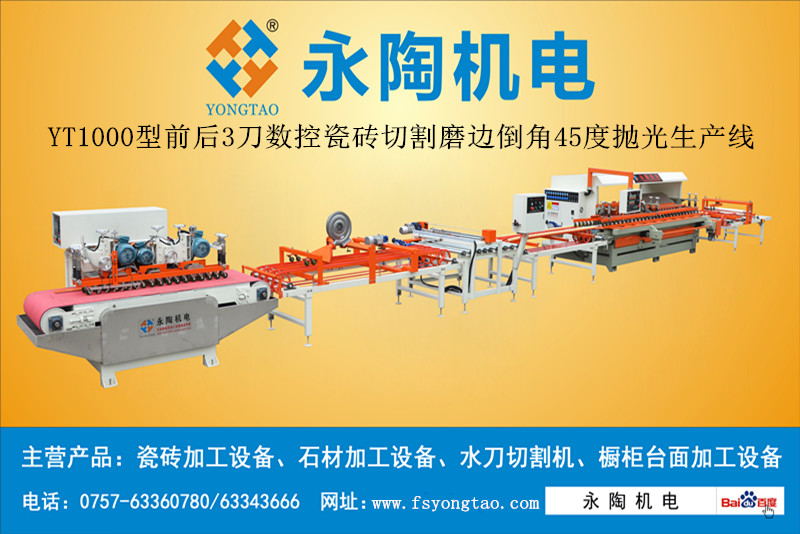

YTQZMDPL-1000型前后3刀數控陶瓷切割磨邊45度倒角拋光機
機械配置:

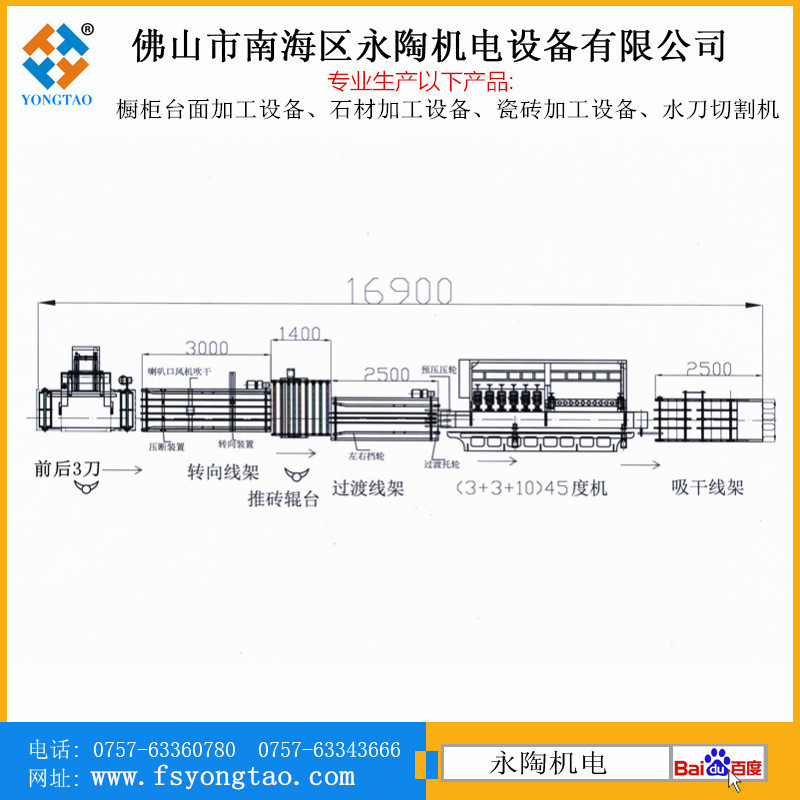

前后3刀數控陶瓷1臺、轉向線架1個、推磚輥臺1個、過渡線架1個、陶瓷45度磨邊倒角拋光機1臺、吸干線架1個
產品簡介:
1、使用觸摸屏控制系統,操作方便,直接輸入您需要的數字尺寸,切割出來兩頭的尺寸大小一致,精度高,具體切割速度快,切割效果好,無爆邊,無大小頭等現象。
2、擋板采用油泡式精密絲桿,同步進出伺服電機驅動,刀頭采用油冷和水冷雙重冷卻系統,保證刀頭在高速運轉的情況下,避免出現高溫,避免把內部的軸承燒掉。
3、機械外圍采用不銹鋼水罩,在機械啟動后,避免水花飛出機械外面,讓機械內的水,隨著皮帶往下流,皮帶下面的大梁采用凹槽結構,皮帶卡入大梁內,避免皮帶使用時間長,而導致皮帶拉長走位,從而也避免出現大小頭、加工尺寸偏位等現象。
4、純數控系統自動調整尺寸,使你不再為多種規格的各種尺寸調整而煩惱,控制精度可達0.01mm以內
5、前面切割一半,中間在刀鋒處進行修原始邊,后面一刀切斷,這種切割方式加工出來的磚效果好。
6、前面將800*800或600*600的磚一開為二,后面進行吹干壓斷、轉向、推磚、過渡、再磨直邊45度倒角拋光、再把水吸干、打包,針對單一規格,批量加工速度快,是陶瓷加工廠升級換代的自動化流水線加工機械設備。
前后3刀數控切割機:

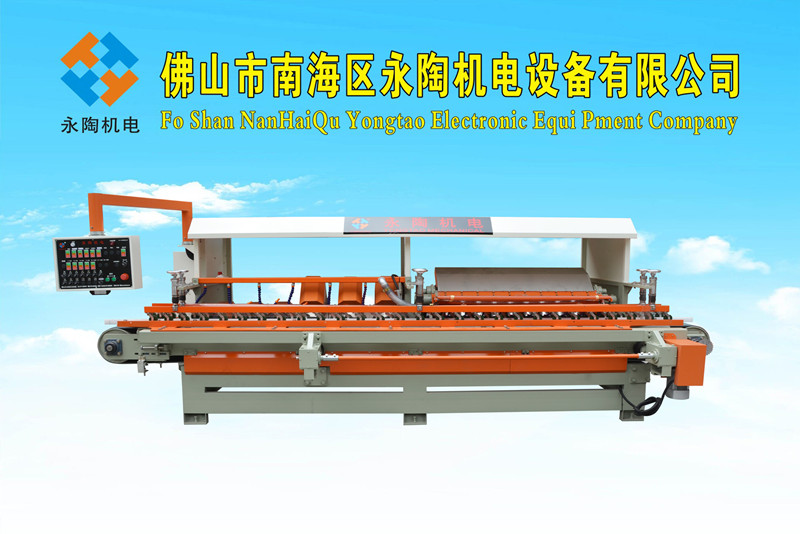

瓷磚45度倒角拋光機:
技術參數
序號 | 名稱 | 單位 | 技術參數 |
1 | 切割頭數 | 個 | 3 |
2 | 切割機總功率 | Kw | 11.3 |
3 | 切割最大尺寸 | Mm | 800*800 |
4 | 中間修邊刀 | Kw | V型刀(2.2) |
5 | 切割主電機功率 | Kw | 4 |
6 | 45度倒角拋光機 修邊電機個數 | 個 | 3 |
7 | 45度倒角拋光機 修邊電機功率 | Kw | 3 |
8 | 45度倒角拋光機 倒角電機個數 | 個 | 3 |
9 | 45度倒角拋光機 倒角電機功率 | Kw | 3 |
10 | 拋光磨頭數量 | 個 | 10 |
11 | 拋光磨頭尺寸 | mm | Y6/125 |
11 | 45度拋光機尺寸 | M | 4.8m*2.2m*1.8m |
12 | 45度拋光機總功率 | Kw | 31.75 |
13 | 整條生產線尺寸 | A*B*H | 16.9m*2.2m*1.8m |
14 | 整機總功率 | Kw | 47.92 |
15 | 整機重量 | kg | 約7200 |
詳細了解可以電話咨詢 電話: 0757-63360780
QQ:2994159951 電話：0757-63343666
手機: 18575887815 手機: 13687414705
