YJ-3020-5L 龍門式五軸數控
水刀切割機加工材料: 陶瓷、、大理石、石英石、花崗巖、巖板、玻璃、不銹鋼、鋼板、鋁板、銅、金屬、碳鋼、皮革、地毯、橡膠、亞克力、海綿、塑料、木材、復合材料
一、切割機床參數：
1、機床鋼材全部采用國標型鋼,外部密封設計全部采用不銹鋼材料包裝,美觀實用性強,經久耐用。
2、絲桿導軌采用油泡方式,防水防塵,保證機床的壽命,使用進口品牌伺服電機。
絲桿:臺灣TBI
線性導軌:臺灣TBI
縱梁、橫梁電機類型:（臺灣）伺服電機
防塵方式:不銹鋼防塵罩
機床外觀材料:不銹鋼
機床所用電纜:進口
水刀畫圖軟件:CAD軟件
水刀電腦系統:維宏系統
高精度的絲桿與導軌:
進口絲桿、導軌,XY軸采用獨創的油浸式潤滑方式,加上有效的防水、防塵結構,確保加工的高精度與穩定性,并最大限度延長絲桿、導軌的使用壽命。

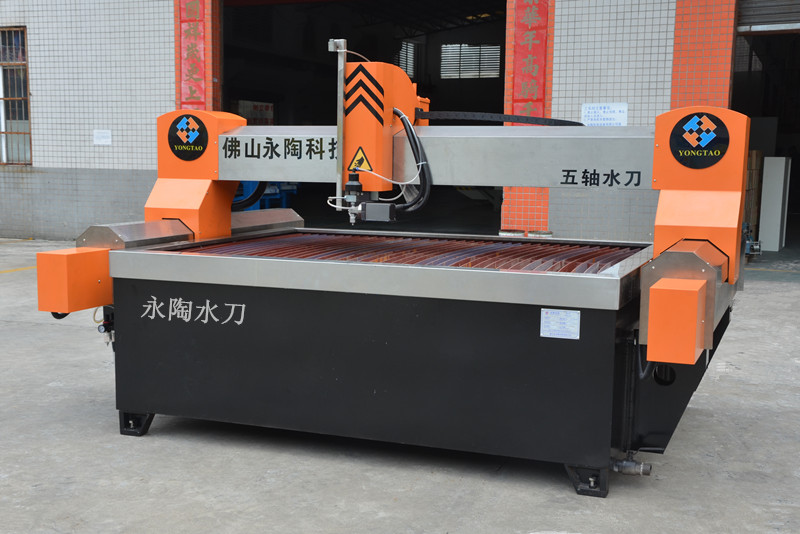

AB五軸數控水刀切割機:
水刀切割機配套設備:

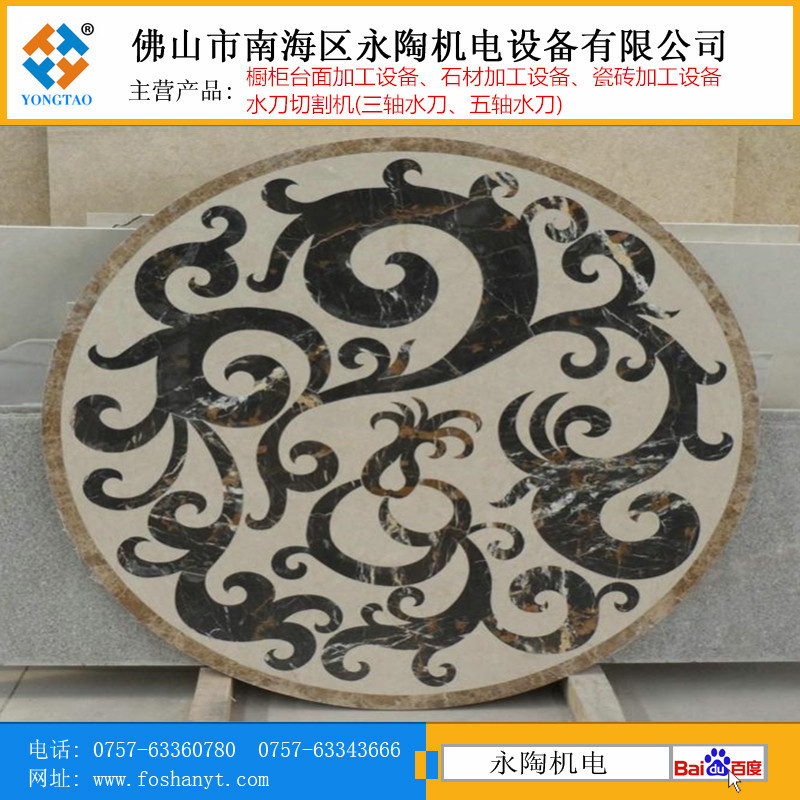

水刀拼花加工效果圖一：

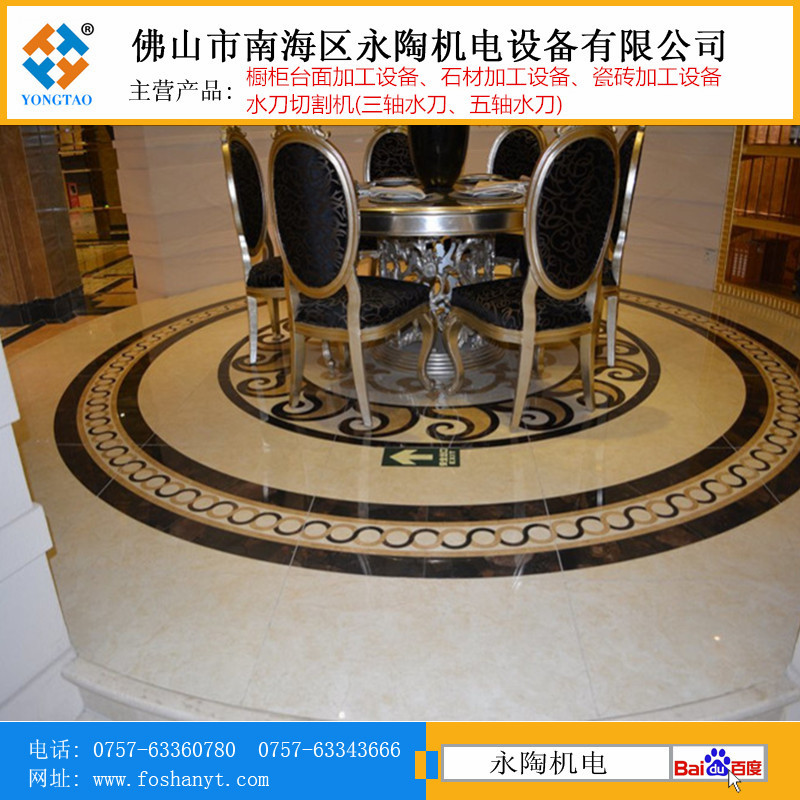

水刀拼花加工效果圖二：

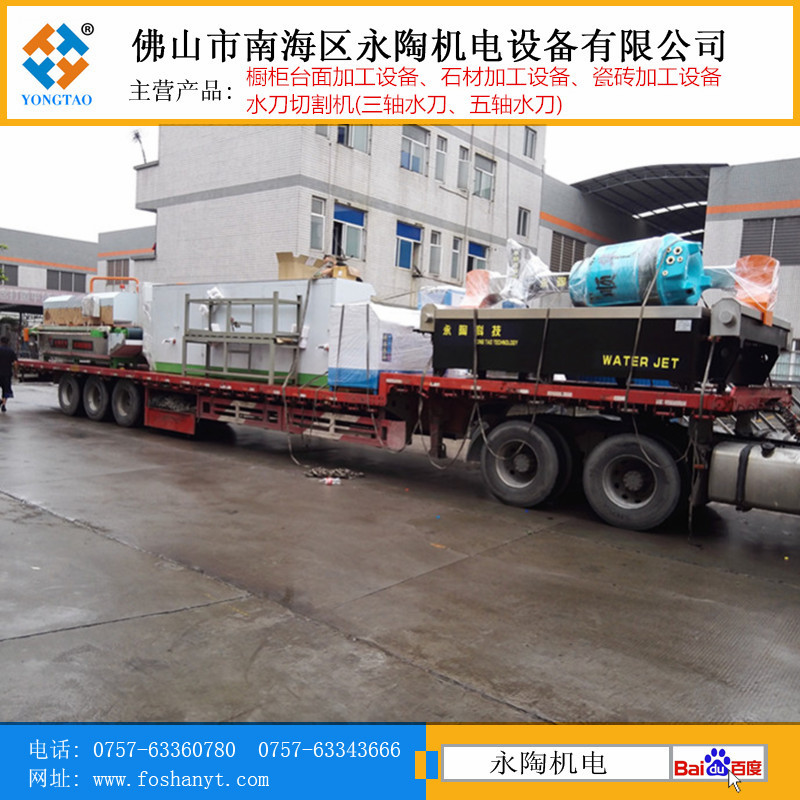

永陶AB五軸水刀發貨照片:

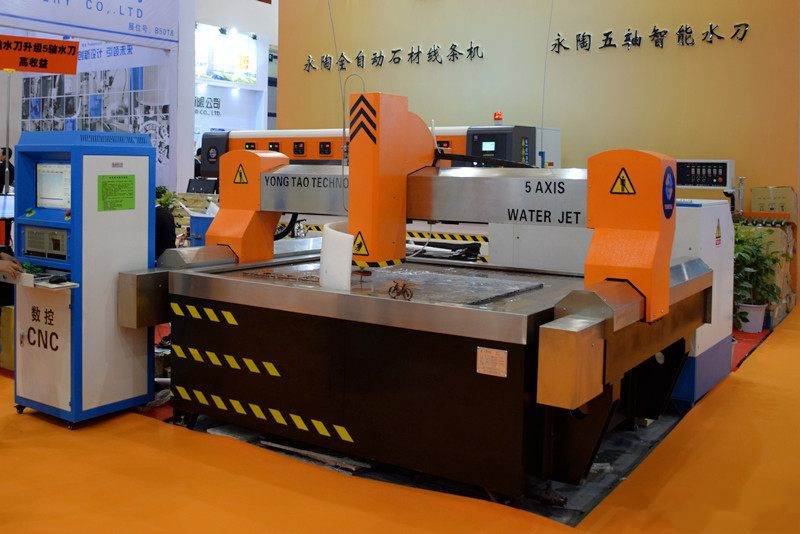

永陶AC五軸新款水刀切割機在福建水頭展會現場試機照:
永陶AC五軸水刀切割機帶翻轉平臺在廣東云浮石材展覽會現場試機:
永陶AB五軸水刀刀頭:
以計算切割點到控制點的距離來實現在切割過程中的精確補償,配合合適的上位系統,實現0-45度任意角度切割。
永陶AC五軸水刀刀頭:
以切割點為圓心的控制點控制切割,實現"C"軸540度回旋"A"軸正負75度的超大角度切割,目的是讓五軸三維多角度切割變得更準確、順暢及高效。
二、技術參數:
懸臂式YJ-1313：X軸(1200mm）、Y軸(1200mm)、Z軸(150mm) 切割平臺尺寸：1400*1400mm
懸臂式/龍門式YJ-2015：X軸(1500mm）、Y軸(2000mm)、Z軸(150mm) 切割平臺尺寸：2100*1600mm
龍門式YJ-2515：X軸(1500mm）、Y軸(2500mm)、Z軸(150mm) 切割平臺尺寸：2600*1600mm
龍門式YJ-3020：X軸(3000mm）、Y軸(2000mm)、Z軸(150mm) 切割平臺尺寸：3100*2100mm
龍門式YJ-4020：X軸(4000mm）、Y軸(2000mm)、Z軸(150mm) 切割平臺尺寸：4100*2100mm
AB軸：±10°
AC軸：±75°
CNC控制系統：交流伺服
切割精度：±0.01mm
重復定位精度：±0.005mm
快速定位精度：6000mm/min
電源：200v/380v/415v 50/60HZ
切割速度：和不同材料以及厚度有關
詳細了解可以電話咨詢 電話: 0757-63360780
QQ:2994159951 電話：0757-63343666
手機: 18575887815 手機: 13687414705
